自驾宝S安装帮助

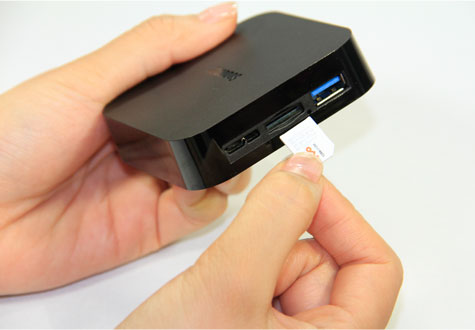

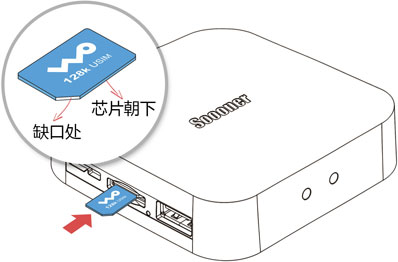

1.插入SIM卡

提示：将SIM卡的金色触点面朝下，缺口侧朝外插入，如上图所示。

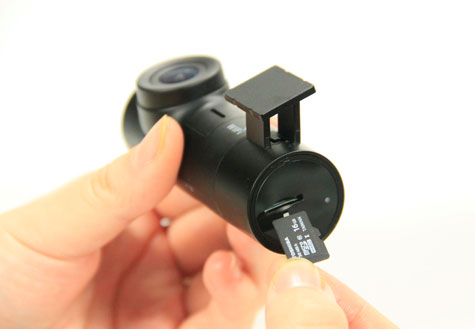

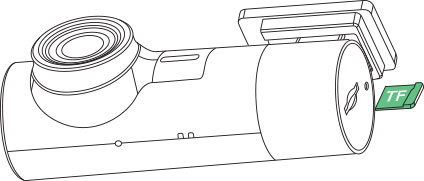

2.插入TF卡

提示：将TF卡的金色触点面朝下，缺口侧朝里插入，如上图所示。

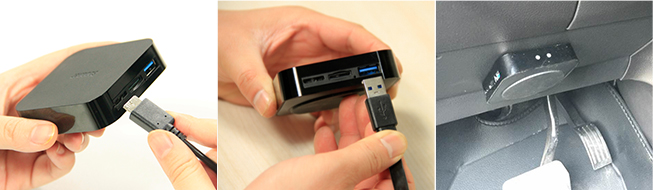

3.固定盒子：将盒子放在方向盘左前方仪表台上，指示灯朝向驾驶员，把摄像头连接线和OBD连接线插入相应接口

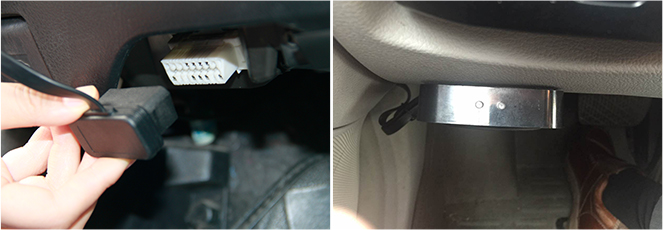

4.安装OBD连接线

提示：将OBD连接线带有16针引脚一端插入车内OBD接口;线路可隐藏到中控台侧面缝隙里。

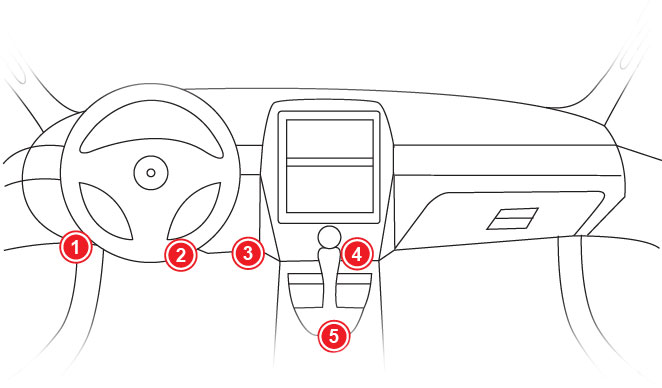

注：车内OBD接口分布图如下

1区域：奥迪、丰田、通用、本田等品牌的部分车型
2区域：通用、大众、宝马、福特、丰田、现代、雪铁龙、本田等品牌的大部分车型
3区域：大众途安和进口雷克萨斯等少量车型
4区域\5区域：标志、雪铁龙、雷诺等车型

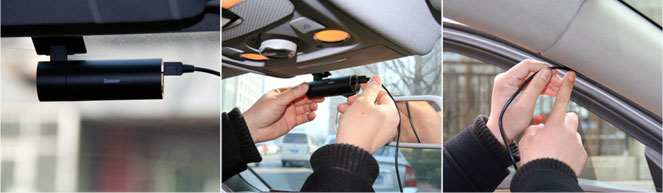

5.安装摄像头和摄像头数据连接线

提示：安装时请保证"Soooner"图标摆正，选择摄像清晰无遮挡的位置，将挡风玻璃擦拭干净，把粘扣粘在玻璃上，然后插入连接线。线路可隐藏到A柱密封条和前挡风玻璃上方

6.智能盒子和摄像头安装布线图如下

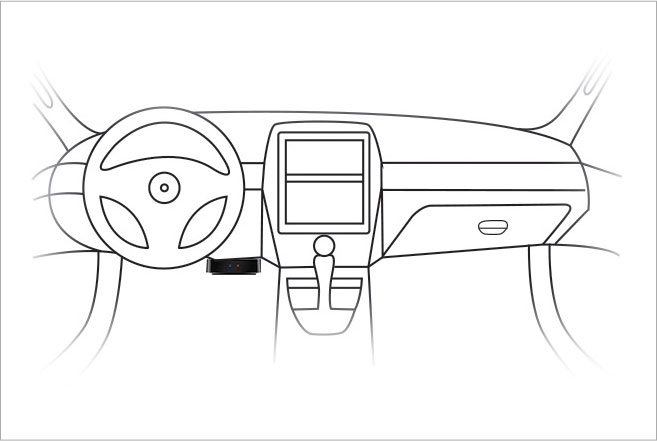

智能盒子安装建议

摄像头安装示意

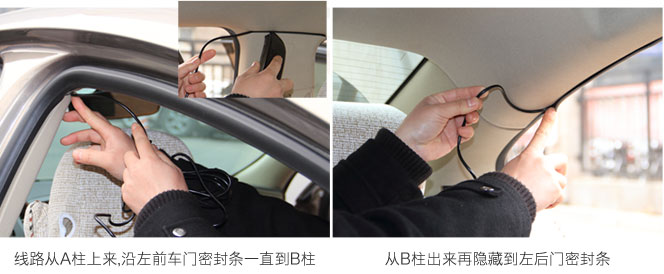

7.后置摄像头安装布线图如下

一直到后风挡。摄像头安装依然保证"Soooner"图标摆正

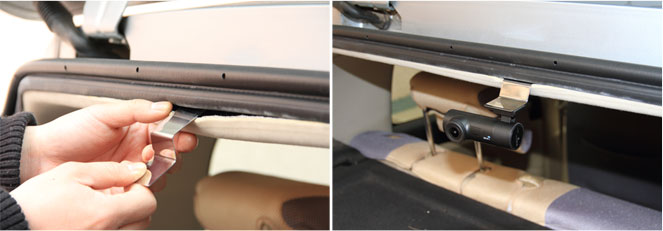

8.掀背车后置摄像头安装图示

将"Z"型铁片插入密封条与内饰之间的缝隙。 如图所示，通过粘扣将摄像头粘在铁片上，"WIFI"字体摆正。参照上面后置摄像头走线到方法连接电源线。注意此处线头尽量留长一些，避免掀背时将线路扯断。

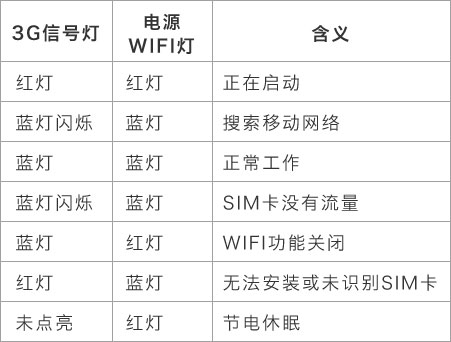

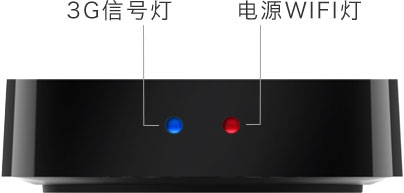

9.智能盒子指示灯含义

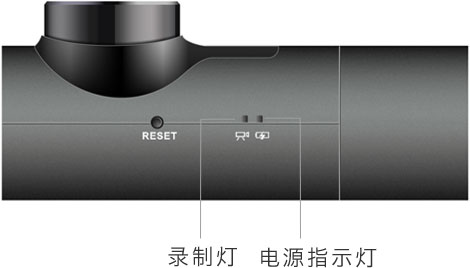

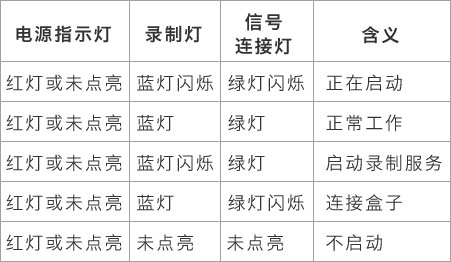

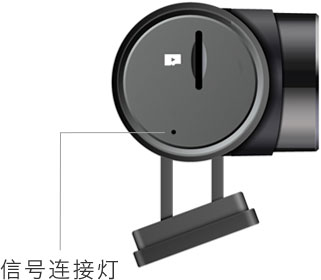

10.摄像头指示灯含义

11.确认安装无误

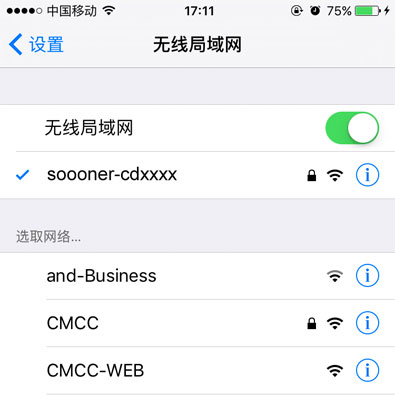

(1).安装好后，请启动您的爱车，1分钟后，智能盒子双蓝灯为正常， 摄像头录制灯蓝色，侧灯绿色为全部正常。通过手机，查找以soooner-cdxxxx形式的WIFI,并连接。

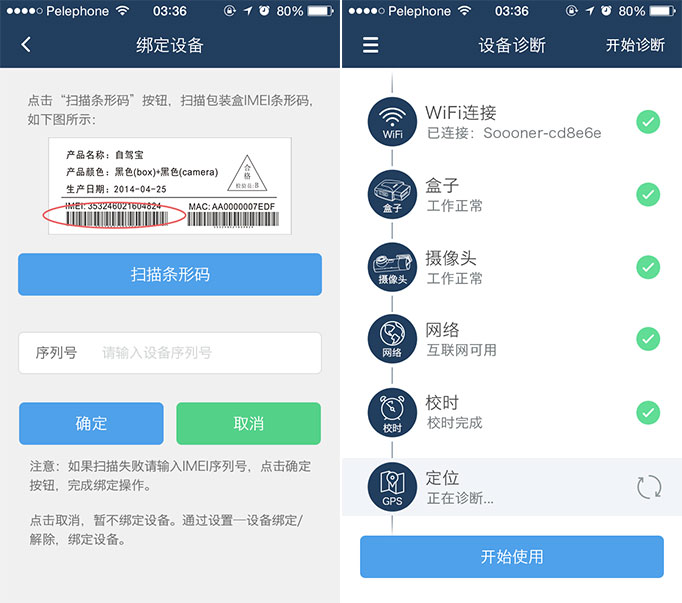

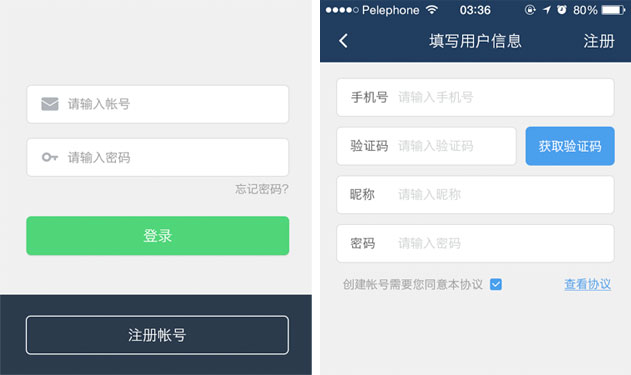

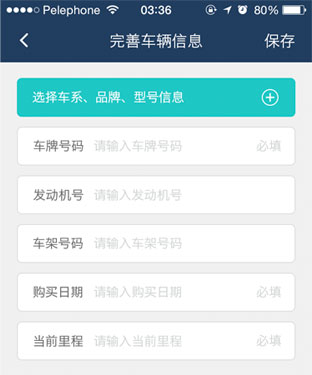

然后打开自驾宝APP。点击"注册"，填写手机号、获取验证码、填写昵称和密码，并勾选同意本协议，然后点击右上角"注册"。点击"⊕"选择车辆基本信息内容，请如实填写车辆信息，最后"保存"。

输入盒子的IMEI号或扫描包装盒上的IMEI序列号的条形码。手机打开自驾宝APP，点击 诊断-》开始诊断，当所有检测项目通过，表示设备连接成功。点击"开始使用"。
