——————————————————— 自驾宝S安装帮助 ———————————————————

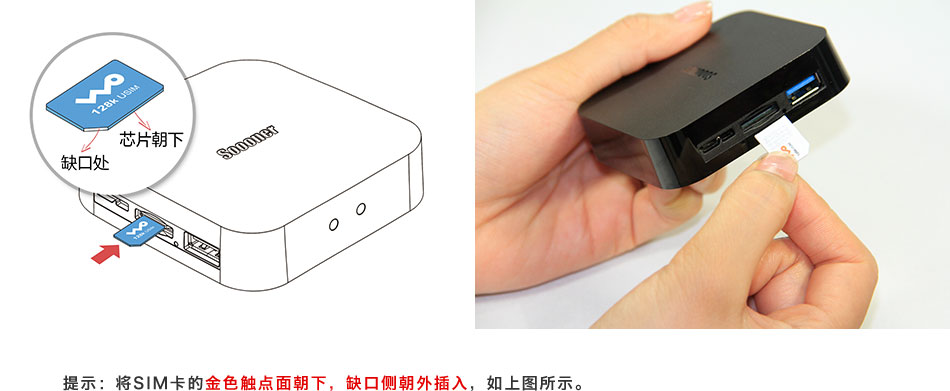

1.插入SIM卡

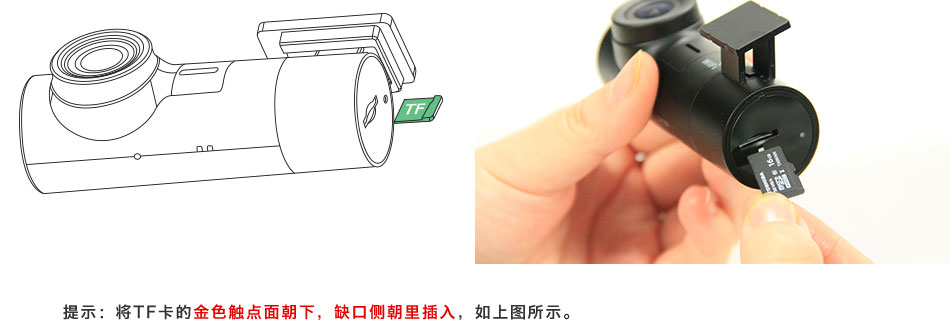

2.插入TF卡

3.固定盒子：将盒子放在方向盘左前方仪表台上，指示灯朝向驾驶员，把摄像头连接线和OBD 连接线插入相应接口

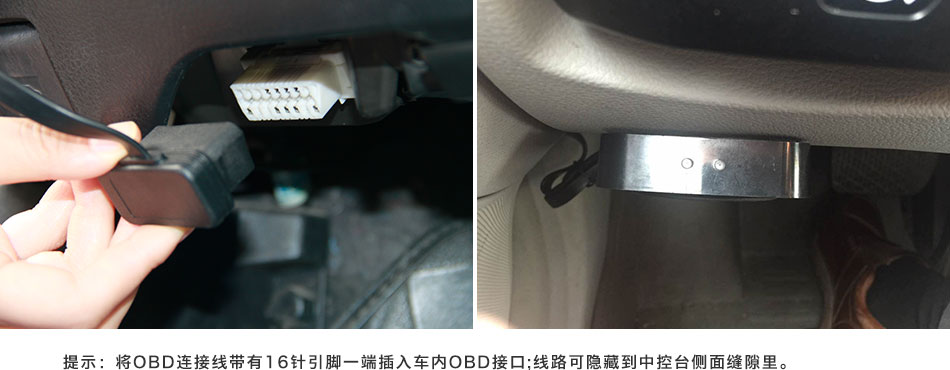

4.安装OBD连接线

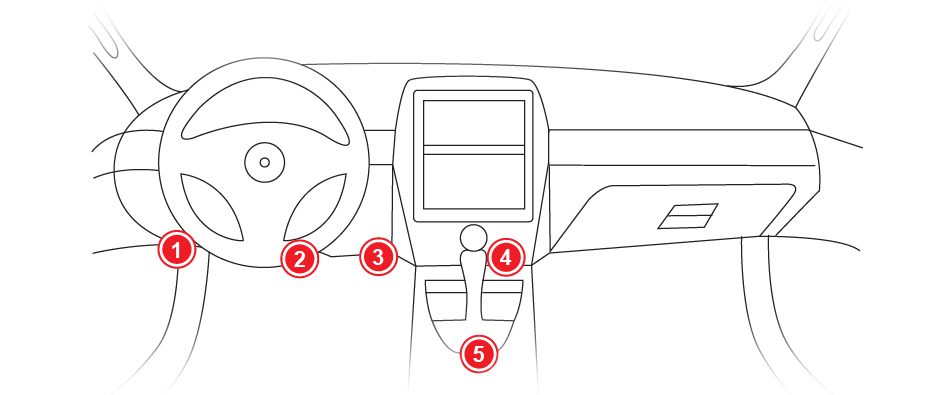

注：车内OBD接口分布图如下

1区域：奥迪、丰田、通用、本田等品牌的部分车型
2区域：通用、大众、宝马、福特、丰田、现代、雪铁龙、本田等品牌的大部分车型
3区域：大众途安和进口雷克萨斯等少量车型
4区域\5区域：标志、雪铁龙、雷诺等车型型

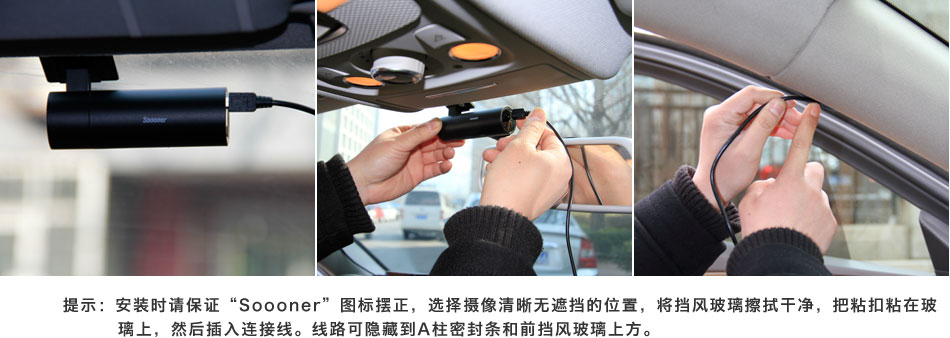

5.安装摄像头和摄像头数据连接线

6.智能盒子和摄像头安装布线图如下

智能盒子安装建议

摄像头安装示意

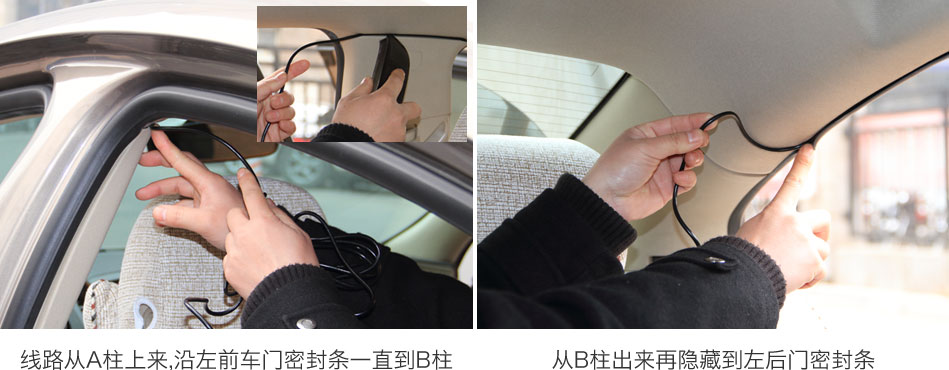

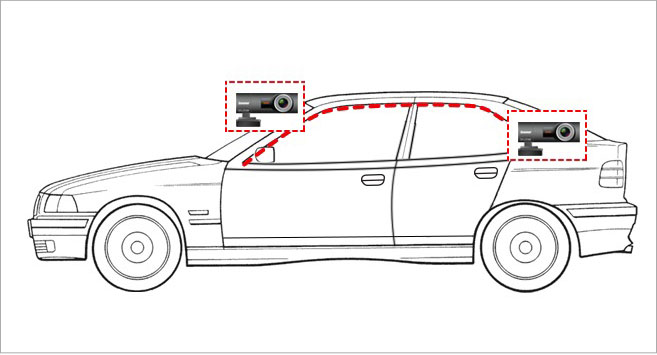

7.后置摄像头安装布线图如下

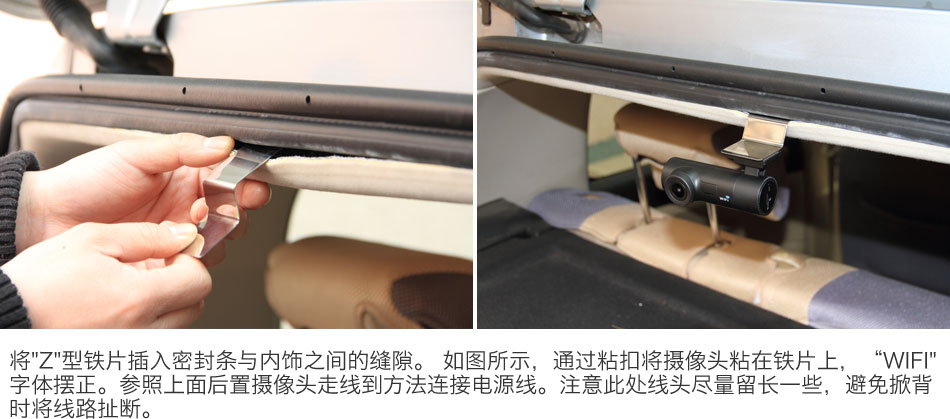

8.掀背车后置摄像头安装图示

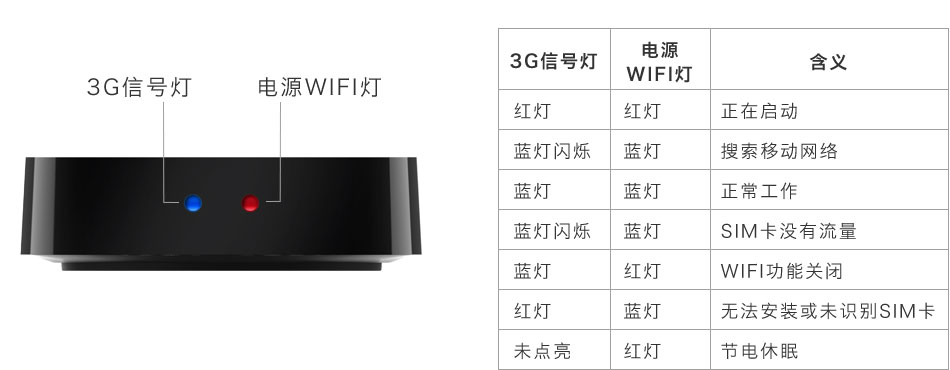

9.智能盒子指示灯含义

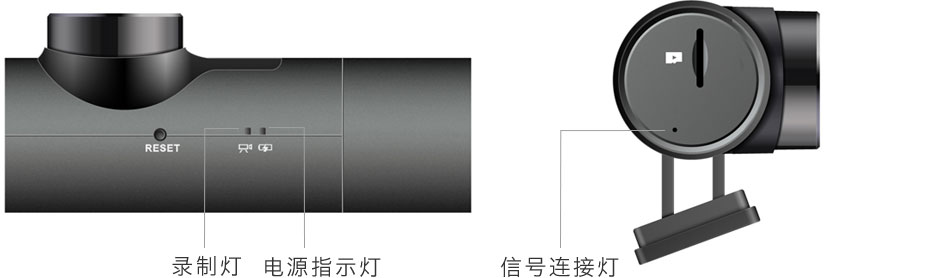

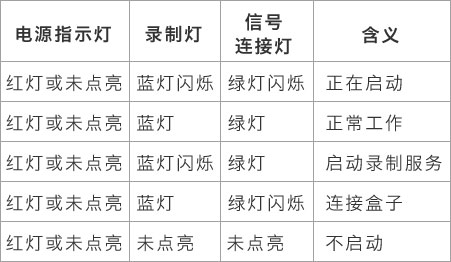

10.摄像头指示灯含义

11.确认安装无误

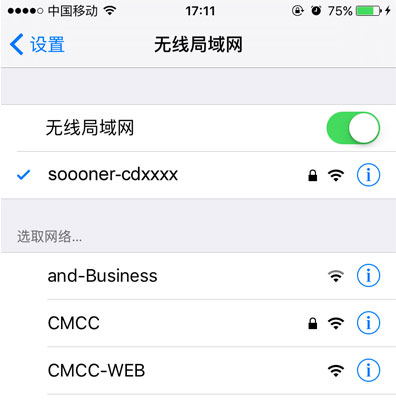

(1).安装好后，请启动您的爱车，1分钟后，智能盒子双蓝灯为正常，摄像头录制灯蓝色，侧灯绿色为全部正常。通过手机，查找以soooner-cdxxxx形式的WIFI,并连接。

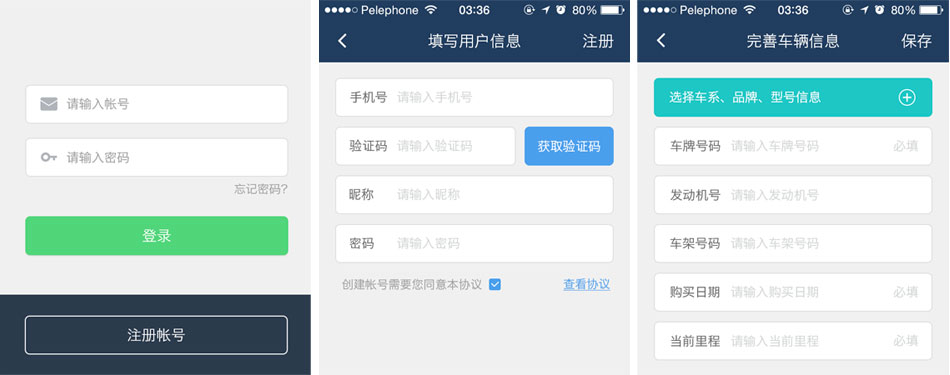

然后打开自驾宝APP。点击"注册"，填写手机号、获取验证码、填写昵称和密码，并勾选同意本协议，然后点击右上角"注册"。点击"⊕"选择车辆基本信息内容，请如实填写车辆信息，最后"保存"。

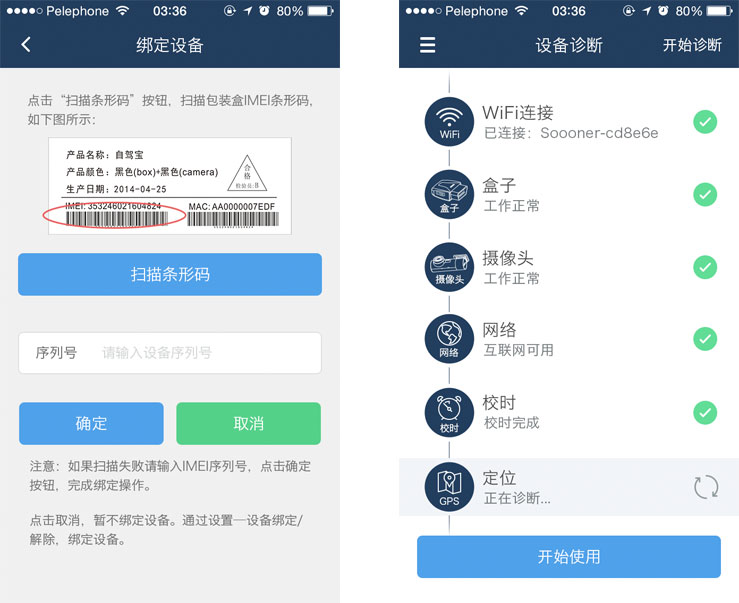

输入盒子的IMEI号或扫描包装盒上的IMEI序列号的条形码。手机打开自驾宝APP，点击 诊断-》开始诊断，当所有检测项目通过，表示设备连接成功。点击"开始使用"。
